Cấu tạo van 3 ngã của bộ làm mát dầu bôi trơn tuabin-máy phát.
 |

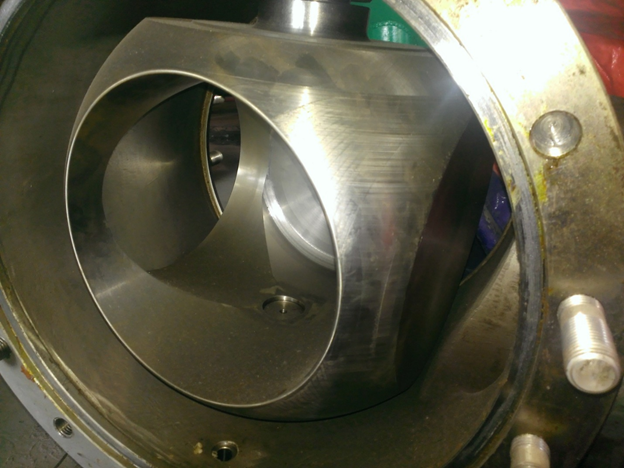

| Ty van bên trong van 3 ngã |
 |
| Các mặt kim loại của ty van 3 ngã |
Bên trong ty van 3 ngã có 2 lỗ cho dầu bôi trơn lưu thông, các mặt kim loại đóng vai trò mặt làm kín đường dầu đi qua bộ làm mát dầu bôi trơn dự phòng.
 |

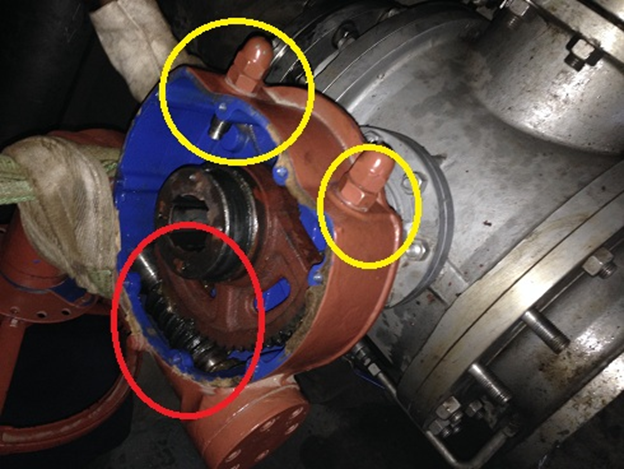

| Các bánh răng dẫn động ty van 3 ngã Quay tay van 3 ngã sẽ dẫn động trục ngang làm quay bánh răng dẫn động ty van (chi tiết được khoanh tròn màu đỏ). Bên ngoài thân van 3 ngã có hai chốt (chi tiết được khoanh tròn màu vàng) để khi quay không vượt quá hành trình, không làm trục nằm ngang trượt khỏi bánh răng lớn trong quá trình thực hiện chuyển đổi bộ làm mát dầu bôi trơn. |
